射箭入門 (5) 反曲弓 弓臂 (Limbs)

 弓臂 (Limb)

弓臂是反曲弓的動力性能主要的來源,
主要製作弓臂的材料有

 楓木(mapple wood) 或
碳纖維(carbon fiber)
陶瓷(ceramic)
玻璃纖維(glass fiber)
化學泡沫成形(Foam)
竹纖維(Bamboo)

 以片狀加熱加壓加膠貼合而成

MK 的 發泡(Foam)弓臂夾層說明

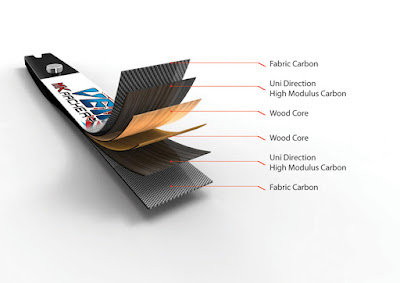

MK 的carbon弓臂夾層說明
A. 品牌及接口系統(ILF 或Formula)
如弓身部分所說明, 要想好選擇哪一個系統

 B. 材質
弓臂材料近幾年有很大的進步,雖然主要材質不變,
但改變纖維的排列方式和密度以及製作的技術
經過更科學的分析後調整的曲度,讓弓臂已經不在是硬梆梆的調性
不但保有相當有效率的發射效能及精準度,
更讓射手拉起弓來保有QQ的彈性, 更容易操作

 C. 長度
如弓身部分說明,弓臂長度選擇,要搭配弓身的選擇
搭配出適合的弓長

 D. 磅數
選擇適合的磅數
由於現在的弓身幾乎已全部都有調整磅數的功能
所以 在選擇弓臂磅數 應該想的是 一個磅數的範圍

 一個自己現在能控制的磅數 與 將來希望使用的磅數 都能包括的範圍
一般的調整範圍 大約是磅數的10%

 特別說明一下
弓臂上的磅數標示的磅數以 "#"
如 "#40", 代表在拉距到達28吋時 ,弓臂張力將達到40磅
至於拉距 要怎麼量測 請參考下圖










雖然現在弓臂的材料都已經很進步了
但由於弓臂是多層貼合的構造
所以在挑選弓臂, 也要特別注意到材質
月天然的材質, 如木質 或 竹質 的夾層
因其有天然纖維的孔洞, 雖然經過外層的膠或漆包覆
但是在經過使用後, 難保不會有水分的侵入
所以 在使用後的保養
甚至在平時存放
都要特別注意到溫度與濕度的變化

 有許多朋友把弓整箱都放在車上
隨時想射箭就拿出來
雖然看似方便
但是在一定的時間後
弓臂都比一般人的更快損壞
其原因都是因為放在車廂中
夏日的高溫與高濕
都會造成弓臂的材質產生變異
貼合的膠與漆也容易失效
