相信很多人在購買比賽弓時  平衡桿的選擇 大概就是幾個標準的尺寸 因為 想要長一點(大於12吋)應該也找不到 所以 只能加重重量 但是在歐美的選手 往往都有很多不同的長度可以配合 大家可以參考下面幾張圖片 希望以後在台灣也能看見不一樣的配置 那才是進步啊 來源: Wroclaw 2017 World Games 直播畫面剪貼

前面說到 把弓臂調整至中心線 然後把瞄準器準心也調整至中心線 最後 我們該把箭 也要調進中心線囉 箭在發射前, 是放置在箭座上 輔以箭震吸收器 讓箭能夠很穩定的依靠在固定的位置上 所以 箭 箭座 箭震吸收器 這三者會彼此影響 首先 我們先來確定箭座的位置 但是 要先安裝箭震吸收器 這樣 才能確定箭桿的中心能對準箭震吸收器的中心 在上面的中心線對準的過程 如果使用的的金屬箭座 要注意 箭座的角度是否有偏低 這會造成箭不正常的滑落 會有危險 最後 是要把箭的位置放在正確的歸零位置上 這個位置 就眾說紛紜 有人說要將弦和箭對齊 有人說要將弦切在箭尖的旁邊 有人說要將弦切在箭桿的右側(右手弓) 之所以有這樣的差異 主要是因為每個人的弓和箭都不一樣 在最後微調的時候 這些相關位置都還會有變動 所以 不要太刻意的非要在安裝的這時候非得堅持要在甚麼位置上 並沒有意義 我們先以下圖是EASTON所建議的位置 箭尖 約向外側偏移 1/16 -1/8 英吋 來做一個定位 最後 還要確定弦上的搭箭點位置 請使用  T尺(Bow square) 將T尺夾在弦上 然後緩慢的下降至輕微的接觸箭座 然後看弦邊上的刻度 下圖是Hoyt 建議的搭箭點位置從從垂直的 0 到1/2英吋 這指的是搭箭點的下方, 也就是箭尾的上方位置 因為弓尚未做調整, 建議 先使用銅釦 因為他可以在調整的過程中慢慢地移動位置 ( 如需圖中使用的EASTON T尺可至 射箭福利社 ) 恭喜大家 至此 我們已經把弓的最基本安裝和歸零做完了 再來 就可以開始準備要試射了 上一篇 反曲弓的 組裝 與 歸零 (4) 瞄準器的 安裝 與 歸零

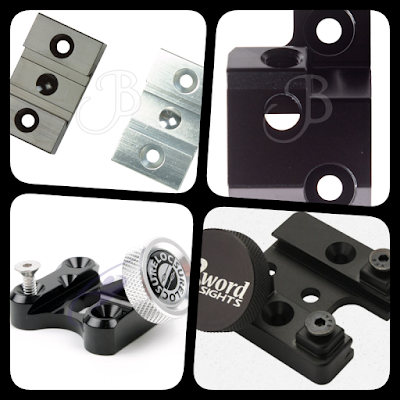

完成了弓的中心線的定位之後 再來就是把其他的配件都往這條線對正 講到對正, 最顯而易見的 就是瞄準器了 瞄準器在安裝前 要先把工具和螺絲都找齊了 一般來說 買瞄準器 裡面都會有附螺絲和工具 所以呢 就不用多費心地找了 開始來安裝吧 1. 瞄準器座(sight mount block)安裝 不管你用的是甚麼品牌, 都一樣, 用兩個螺絲鎖上 沒甚麼特別的技術, 那為何要特別拿出來說???? 如果你是個有經驗的射手 大該有經驗過, 突然怎麼射都不準 一下高, 一下低 怎麼調都會這樣 大多的原因 都是這兩個螺絲鬆了 所以 你瞄再準, 射再準也沒用 那要如何解決呢? * 如果原廠附給你的是十字或一字頭的螺絲, 麻煩, 請你把螺絲換掉, 因為用螺絲起子, 是絕對沒辦法將螺絲鎖得夠緊 小黑教練小撇步:如果原廠給你的已經是內六角螺絲, 但是, 是像上圖左側那種黑色的, 建議也更換成右側圖中全不鏽鋼製品, 基本上, 瞄準器座裝上就不會再拆了, 比賽難免下雨天,  所以 一次換到位, 就不用擔心了 2. 組裝 延伸桿與垂直升降桿 最近幾年, 廠商出貨時 可能已經把這兩支鎖在一起了 所以, 可能很多人不知道, 這鎖緊的螺絲下面還藏有一個秘密 透過這兩個螺絲可以調整垂直升降桿的角度 一般來說, 就是把垂直桿和弓身垂直先調整到平行 如下圖所示 當你把這些都對正了 平行了 回頭來檢查一下吧 先將準心放在最高點, 然後與弦對齊 在將準心往下調整至最低點 應該也應該要對齊的 如下的示意圖 (故意把準心放很大的圖) 至此 瞄準器已經安裝完成了 記得要把剛剛鬆開過的螺絲 一個一個的檢查一次 確定有鎖緊 上一篇 反曲弓的 組裝 與 歸零 (3) 弓的中心線 第三軸  下一篇  反曲弓的 組裝 與 歸零 (5) 箭座 與 箭震吸收器

前面說到 弓的中心線調整 基本上 大部分的使用手冊 教練手冊 甚至教練 也都是這樣教的 並沒有問題 但是 在實際操作上 就會發現 這條線 如果只是在這樣的方式對正 似乎在調整上 有一個盲點 我們先來看看下面的圖片 左邊的圖 是我們在上一篇所說的 把弓臂調整至中心線 但是, 多看幾眼, 會發現怎麼好像整個偏向了一邊                                所以 在調整弓臂中心線時, 千萬要記得 要把中央安定桿的中心線一起考量進去 這條指向前方的線, 才是弓弦發射的方向 也就是整把弓左右的平衡線 PS:要記得, 先確認你的安定桿是不是變形了喔 !!!! PS:要記得, 先確認你的安定桿是不是變形了喔 !!!! PS:要記得, 先確認你的安定桿是不是變形了喔 !!!! 很重要 所以要說三遍 方法很簡單 1. 你平常安裝時 , 扭轉螺絲應就會以感覺安定桿是否有偏轉 2. 放在平整的桌面上滾動, 觀察是否有扭曲 下圖 是實際調整時的案例, 可以看到 弦已經在弓身的中心線 但是 中央安定桿是偏向左邊 所以弓臂要在微調一下即可 至此 恭喜你 你已經完成弓的歸零 但是 還有瞄準器, 箭座尚未完成喔~~~~ 上一篇 反曲弓的 組裝 與 歸零 (2) 弓的中心線 下一篇 待續

如前篇所述 檢查 弓的各項配備 再讀完使用手冊 再來 可以安心地把弓裝上了 安裝一把反曲弓 相信對使用過的人來說 都不是太大的問題 就先略過了 安裝好之後 再來就要開始 反曲弓的調整了~~~~~~放焰火囉~~~ a. 弦高(brace height) 首先要檢查的是 弦高 複習一下 不同的弓長度 弦高的要求範圍也不一樣, 如下圖表所示 有些弓對弦高有特殊的要求, 這也是為何要先讀 使用手冊 再開始調整的原因 hoyt使用手冊上, 弦高的使用規範 另外 還有 上下弓臂的弦高(tiller height) 一般來說 上弓臂的弦高 要比下弓臂多一點, (0-3/8英吋) 上弓臂的弦高 要比下弓臂多(0-3/4英吋) b. 弓臂的中心線 (Central of limbs) 這條線很重要, 因為弓臂大多會有一點點的偏差,  透過弓臂的偏移調整的機構, 慢慢的微調總會調整到完美 所以 要很有耐心的 慢慢一點點的調整 千萬不要急 從一側弓稍 弓臂中心 弓身上下螺絲中心 到另一端弓臂中心 與弓稍 完美的一直線 那應該要 如何調整呢? 在大部分的弓身上都有設計可以調整的機構 只是各家廠商有不同的方法和相關的專利 例如下面取自使用手冊的圖示 就有三種最常見, 但是不同的調整方式 所以 再次強調 一定要讀 使用手冊 如果沒把握自己會不會做 最好找個有經驗的教練幫忙 不要把螺絲弄壞了 可就麻煩了 HOYT 一般弓身上弓臂直線的調整機構 使用螺絲移動定位塊的方式調整 HOYT 另一系列的弓臂直線調整機構 使用墊片來調整弓臂座的位置 Win & Win 使用偏心軸的方式來調整弓臂的中心線 最新的HOYT弓身 又多了一個可以調整弓臂扭曲的功能 如果弓臂安裝後有像下面圖 第2,3 這樣的的狀況 就是弓臂扭曲了 調整的方法很簡單 就是把這兩個凸點下的墊圈增加或減少 如果不知道該怎麼做, 找專業的教練協助你吧 Hoyt PRO系列的新功能 上一篇 反曲弓的 組裝 與 歸零 (1) 組裝前的檢查   下一篇 反曲弓的 組裝 與 歸零 (3)

反曲弓的弓身上 還有幾非常重要的小部件 缺一不可 A. 箭座(Arrow rest) 有塑膠製的,也有金屬製的 各種品牌都有不一樣的特色 不管是哪一種形式, 最重要的是 穩定 和 安全 因為箭座必須承載箭, 若不穩定, 箭可能會往下跌落, 就可能有安全疑慮 有的箭座, 有提供高低可調整的功能 對初學, 常常需要調整弓的人來說, 相當的方便 Shibuya 此款箭座 具有高低可調的功能 箭座在安裝時, 還要注意長度, 過長, 會有和箭羽片撞擊的機會 過短, 會容易使箭桿滑落 正確長度 應在 箭桿中心線 至 箭桿外側 之間 B. 放箭指示器(Clicker) 一般來說是金屬製品, 但是最近也有碳纖維的產品 有的選手是透過clicker作動時發的聲音 有的選手是感覺clicker作動時敲擊的震動 不論哪一種方式, 選手都要找到自己習慣使用的 再者 就是安裝時 一定要注意和箭尖最後接觸的位置 Clicker的長度一定要超過箭尖, 最好再多一點 還要注意 clicker和箭的角度 不要過度傾斜, 可能會有滑落的可能 就失去意義了 此款Clicker 能在各種角度都確保正確位置 C. 箭震吸收器( Plunger / Button) 箭震吸收器的差異一般從外觀上看, 大同小異 功能也很單純, 在箭經過時, 修正箭的飛行方向 有的廠牌, 提供微調的功能 日本 Shibuya DX plunger 德國 Beiter 的plunger 及所附的眾多配件和工具 箭座, 箭震吸收器, 放箭指示器 這三個看似各自獨立的部件 在安裝時 卻需要相互確認位置 所以 在安裝時 最好能找專業的教練指導 否則 可能影響到 箭的集中性不好 甚至可能危及到安全 射箭入門 (1) ~ (9) 快速連結 射箭入門 (9) 反曲弓 周邊配件 (Accessories) 射箭入門 (8) 反曲弓 平衡桿 (Stabilizers) 射箭入門 (7) 反曲弓 瞄準具 (Sight ) 射箭入門 (6) 反曲弓 弦 (String) 射箭入門 (5) 反曲弓 弓臂 (Limbs) 射箭入門 (4) 反曲弓 弓身 (Riser
